Cada junta de fixação rosqueada enfrenta o mesmo inimigo ao longo de sua vida útil: perda gradual da força de fixação causada por vibração, ciclagem térmica ou assentamento da superfície. As arruelas de pressão foram desenvolvidas para combater essa perda, gerando pressão de mola e, em projetos dentados, cavando nas superfícies de contato para resistir à rotação. Dentro da família dentada, duas geometrias dominam os catálogos de hardware industrial e de consumo: a arruela de travamento de dente externo , com os dentes dobrados para fora ao redor da borda, e o arruela de travamento de dente interno , com os dentes inclinados para dentro em direção ao furo. Ambos realizam a mesma tarefa ampla, mas a colocação desses dentes altera a forma como a força é aplicada, onde ocorre o contato e quais articulações cada projeto se adapta melhor.
Esta distinção é mais importante do que parece à primeira vista. Um engenheiro de fixadores que escolhe entre os dois não escolhe uma variante cosmética; eles estão selecionando onde a mordida ocorrerá na face da arruela, quanto da superfície de contato será marcada e como a arruela se comportará sob torque e vibração repetidos. Compreender a colocação dos dentes, a distribuição da carga e a intenção do projeto permite que um comprador ou projetista combine a arruela correta com a junta correta, em vez de usar como padrão qualquer peça que esteja na prateleira.
A confusão entre os dois designs é compreensível porque, à distância, ambos parecem um anel de metal com borda serrilhada. Somente quando uma pessoa pega um e o vira para a luz é que a direção dos dentes se torna óbvia e, mesmo assim, as consequências práticas dessa direção nem sempre são intuitivas sem algum conhecimento de como as juntas fixadas realmente falham. Uma junta aparafusada raramente se solta porque o próprio fixador se desparafusa por conta própria sob uma carga constante e imutável. Mais frequentemente, o afrouxamento começa com um pequeno movimento relativo entre a cabeça do fixador, a arruela e a superfície abaixo dela, geralmente desencadeado por vibração, expansão e contração térmica ou um leve assentamento dos materiais fixados logo após a montagem. Assim que o primeiro movimento aparece, o atrito nas superfícies de contato cai apenas o suficiente para que o fixador comece a girar em pequenos incrementos, e cada incremento aumenta até que a junta perca de forma mensurável a força de fixação.
As arruelas dentadas interrompem essa cadeia de eventos, dando à junta um ponto de apoio mecânico, além do atrito que, de outra forma, faria todo o trabalho. Em vez de depender apenas do atrito superficial entre a cabeça do parafuso e a arruela, ou entre a arruela e o substrato, os dentes mordem fisicamente ambas as superfícies, criando pequenos intertravamentos mecânicos que resistem ao primeiro pedaço de movimento rotacional antes que ele possa começar. Como esse primeiro movimento é o que inicia a cascata de afrouxamento, interrompê-lo precocemente tem um efeito descomunal na confiabilidade articular a longo prazo, em comparação com o que o pequeno tamanho dos dentes pode sugerir.

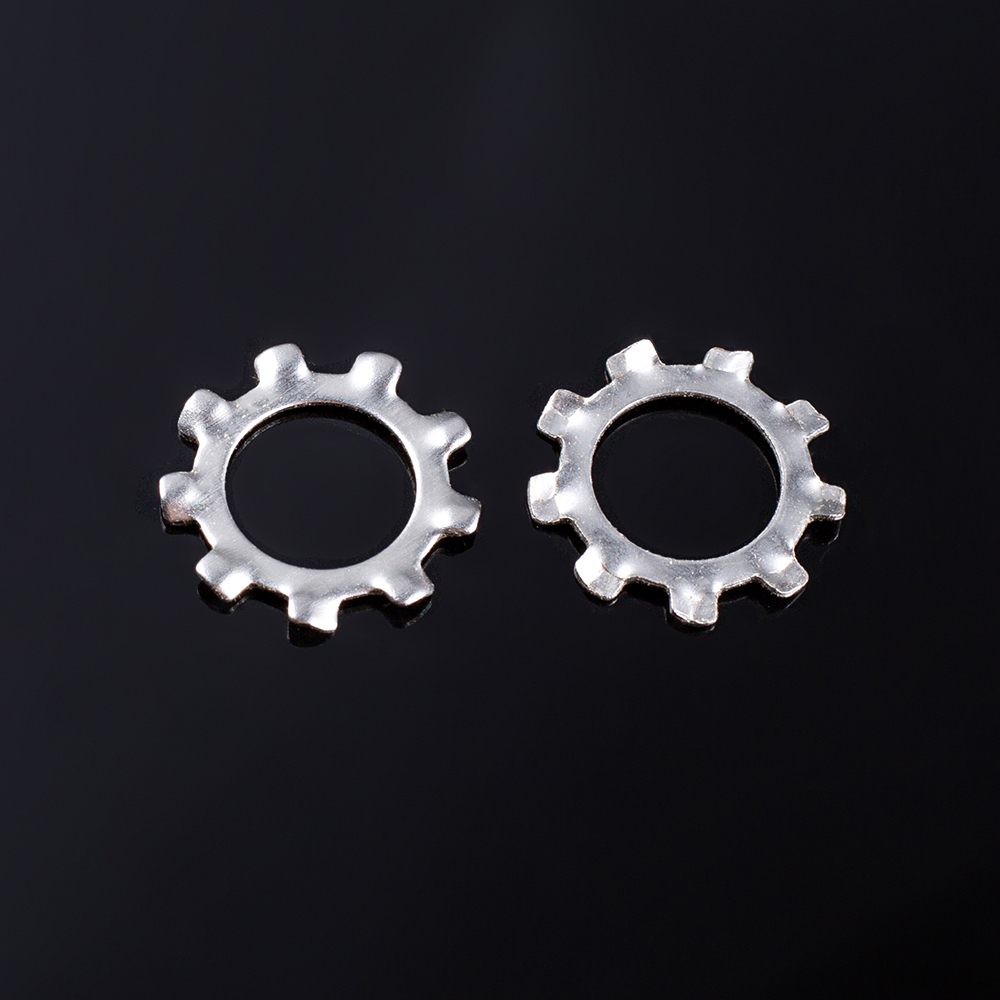

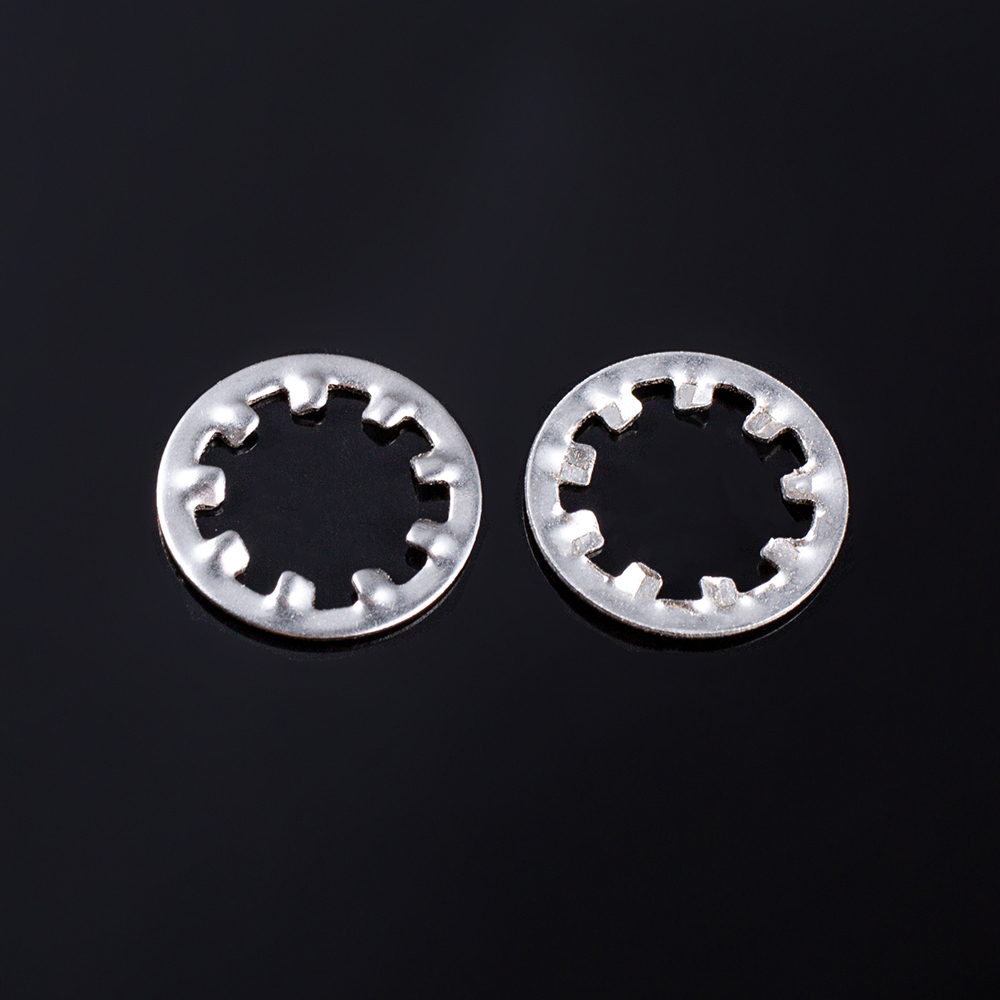

A principal diferença física entre os dois tipos de lavadoras é simples de indicar, mas tem consequências abrangentes. Uma arruela de dente externa tem dentes formados ao longo de seu diâmetro externo, torcidos de forma que cada dente apresente uma borda afiada que se inclina ligeiramente para fora do plano da arruela. Uma arruela dentada interna inverte esse arranjo: os dentes são estampados ao longo do diâmetro interno, próximos à haste ou corpo do parafuso, e inclinados para dentro.
Como a arruela dentada externa morde o aro externo, ela engata um círculo mais amplo de contato contra a superfície do rolamento abaixo da cabeça do parafuso ou porca. Esse círculo mais amplo espalha a resistência à rotação através de um arco maior, o que tende a ajudar mais em materiais planos e mais macios, como invólucros de chapa metálica, painéis pintados ou invólucros de liga leve. A arruela dentada interna, por outro lado, concentra sua mordida imediatamente ao redor da haste, o que mantém a face externa da arruela relativamente sem marcas e é frequentemente preferida onde o acabamento da superfície visível ao redor do fixador é importante, como em painéis decorativos, caixas de eletrodomésticos ou juntas onde a borda externa fica próxima a outro componente e não pode tolerar dentes salientes.
O número e o ângulo dos dentes também desempenham um papel de apoio. A maioria dos designs estampados coloca entre oito e uma dúzia de dentes ao redor do anel, cada um torcido ligeiramente fora do plano, de modo que, sob compressão, atuem como pequenas molas em balanço, bem como como arestas cortantes. À medida que o fixador é apertado, os dentes primeiro se achatam ligeiramente, armazenando a energia da mola, e depois penetram na superfície quando a força de fixação total é alcançada. Essa ação dupla, parte mola e parte aresta de corte, é o motivo pelo qual as arruelas dentadas às vezes são agrupadas na família mais ampla de arruelas de pressão junto com designs de anel bipartido, embora o mecanismo de resistência ao afrouxamento seja significativamente diferente. Uma arruela de anel bipartido depende quase inteiramente da tensão da mola armazenada empurrando as roscas do fixador, enquanto uma arruela dentada adiciona uma mordida mecânica sobre qualquer tensão da mola fornecida pelo processo de estampagem.
A seleção do material também interage com a colocação dos dentes. Em um substrato mais duro, como aço estrutural espesso, os designs de dentes externos e internos terão dificuldade para morder profundamente, e a diferença prática de desempenho entre eles diminui porque nenhum dos designs consegue uma adesão profunda ao material de base. Num substrato mais macio, como uma folha de alumínio ou um painel pintado, a diferença torna-se muito mais pronunciada, uma vez que os dentes podem realmente afundar-se no material em vez de apenas marcar a superfície. Esta é uma das razões pelas quais os montadores experientes tratam a seleção da arruela dentada como uma decisão específica da junta, em vez de um padrão geral aplicado a todos os fixadores de um projeto.
A distribuição de carga é onde as consequências práticas da colocação dos dentes se tornam mais claras. Uma arruela sob um fixador apertado não está apenas resistindo à rotação; também distribui a força de fixação da cabeça do parafuso ou da porca pelo material subjacente, de modo que a tensão não se concentre em um pequeno ponto. O diâmetro no qual os dentes fazem contato altera o raio dessa extensão.
Como os dentes externos ficam no maior diâmetro disponível para um determinado tamanho de arruela, eles distribuem a mordida por uma circunferência mais ampla, o que reduz a pressão em qualquer dente individual para a mesma força de fixação. Os dentes internos, posicionados em um raio menor, concentram mais força por dente para o mesmo torque, o que aumenta a profundidade de mordida local, mas também aumenta o risco de marcas na superfície diretamente ao redor do furo em materiais mais duros ou mais finos.
Esses números são mais ilustrativos do que medições de laboratório, mas representam um padrão consistentemente observado na prática de montagem de juntas: arruelas com uma mordida de contato mais larga espalham a tensão de fixação em uma área maior, o que reduz a chance de a superfície subjacente se deformar ou de o fixador afundar em um material mais macio ao longo do tempo.
A distribuição de carga também tem um efeito secundário que é fácil de ignorar: ela influencia o quão uniformemente as peças fixadas se assentam umas contra as outras quando a junta está totalmente apertada. Uma arruela que concentra sua pressão de rolamento em um anel estreito pode criar uma leve tendência de balanço se a superfície circundante não for perfeitamente plana, porque o caminho da carga afunila através de uma pequena faixa de contato em vez de ser amortecido por uma área mais ampla. Uma pegada de rolamento mais ampla tende a compensar pequenas irregularidades superficiais, o que é parte do motivo pelo qual os designs de dentes externos são frequentemente especificados em montagens onde o painel correspondente pode ter pequenas ondulações devido às tolerâncias de fabricação, como tampas de chapa metálica estampada ou seções de alojamento extrudadas.
Há uma compensação digna de nota, no entanto. Distribuir a carga por uma área mais ampla reduz o pico de pressão em qualquer dente, o que é bom para evitar danos à superfície, mas também pode significar uma profundidade média de mordida mais rasa em comparação com um projeto que concentra a mesma força de fixação em um anel menor. Este é o principal compromisso mecânico entre os dois tipos de arruelas: os designs dos dentes externos favorecem um encaixe amplo e suave, adequado para proteger a superfície circundante, enquanto os designs dos dentes internos favorecem uma mordida mais firme e concentrada, adequada para resistir à rotação em uma área menor. Nenhuma das abordagens é universalmente mais forte; cada um simplesmente muda onde a junta fica na curva pressão versus área.
Ambos os designs de dentes são comercializados principalmente por sua capacidade de resistir ao afrouxamento sob vibração, mas a forma como cada um se mantém durante ciclos prolongados difere ligeiramente devido ao local onde a mordida ocorre em relação ao eixo do fixador. Os dentes posicionados mais próximos da haste do parafuso em uma arruela de dente interna ficam mais próximos do ponto de articulação de qualquer micromovimento rotacional, proporcionando-lhes uma vantagem mecânica na resistência no início do ciclo. Os dentes posicionados mais distantes em uma arruela externa se beneficiam de um braço de alavanca mais longo, o que pode se traduzir em uma retenção mais estável a longo prazo, uma vez que a mordida inicial esteja fixada na superfície.
As curvas mostradas aqui refletem um padrão generalizado observado em muitos estudos de articulações, em vez de uma garantia fixa: as arruelas dentárias internas geralmente começam com uma mordida precoce ligeiramente mais forte devido ao braço de alavanca mais curto próximo à haste, enquanto as arruelas dentárias externas tendem a se degradar mais gradualmente porque seu raio de mordida mais amplo resiste ao rolamento, mesmo após o desgaste parcial dos dentes individuais. Nenhum dos padrões torna um design universalmente superior; a escolha certa depende se se espera que a junta apresente vibrações intensas no início, como durante a rodagem inicial do equipamento, ou ciclos constantes de longo prazo, como máquinas em operação contínua.
As arruelas dentadas também não se destinam a compensar um fixador mal especificado. Se o diâmetro do parafuso ou parafuso for subdimensionado para a carga, ou se os materiais fixados forem muito moles para manter o torque, nenhuma quantidade de geometria do dente compensará totalmente essa incompatibilidade. Eles são um refinamento colocado sobre uma junta de tamanho correto, e não um substituto para o dimensionamento correto do fixador.
As escolhas de design de fixadores raramente se resumem a uma única propriedade. Os engenheiros avaliam em conjunto a dureza da superfície, a visibilidade da junta acabada, a folga radial disponível e o perfil de vibração esperado. A tabela abaixo resume pontos de decisão comuns extraídos da prática de assembleia geral.
| Consideração | Arruela de dente externa | Arruela de dente interna |
|---|---|---|
| Raio de mordida | Borda externa, circunferência larga | Furo interno, próximo à haste |
| Marcação de superfície | Anel mais largo de marcação de luz | Anel pequeno perto do furo |
| Melhor em | Materiais de folha macia ou fina | Peças de acoplamento mais duras e espessas |
| Impacto de acabamento visível | Mais perceptível na borda | Principalmente escondido sob a cabeça do parafuso |
| Uso típico | Gabinetes de painel, suportes | Terminais elétricos, pequenas montagens |
| Necessidade de autorização | Requer espaço no aro | Adapta-se a áreas de furo mais apertadas |
Invólucros e suportes estruturais, que são frequentemente feitos de chapas mais finas, inclinam-se para designs de dentes externos porque a mordida mais larga distribui a força de fixação sem deformar o painel. Terminais elétricos e carcaças compactas, onde a face visível deve permanecer limpa e o espaço ao redor do furo é limitado, inclinam-se para designs de dentes internos. Nenhum dos padrões é uma regra estrita; reflete a lógica geral que orienta a seleção uma vez compreendidos os dois comportamentos mecânicos.
As juntas de aterramento e de ligação são um dos locais mais comuns onde as arruelas dentadas aparecem fora da fixação estrutural geral. Como os dentes cortam a leve oxidação da superfície à medida que mordem, ambos os designs são comumente especificados em aplicações de colagem, sendo a escolha geralmente determinada pelo espaço disponível ao redor do terminal.
Um único número raramente conta a história completa de um componente de fixação; portanto, uma comparação de vários atributos costuma ser mais útil durante o processo de seleção. O gráfico de radar abaixo mostra cinco atributos comumente comparados entre si: resistência à vibração, proteção de superfície, resistência à mordida nas bordas, facilidade de alinhamento durante a montagem e eficiência geral de custos em volumes de produção típicos.
Arruelas dentais externas tendem a ter pontuação mais alta em resistência à vibração e eficiência de custos, uma vez que o raio de mordida mais amplo resiste bem ao afrouxamento e o processo de estampagem para dentes externos é geralmente mais simples em volume. As arruelas dentadas internas tendem a ter uma pontuação mais alta na proteção da superfície e na facilidade de alinhamento, uma vez que o perfil externo menor mantém o aro livre das ferragens circundantes e os dentes se centralizam mais naturalmente em torno da haste durante a montagem. A resistência à mordida na borda fica próxima entre os dois, com a vantagem mudando dependendo da dureza do material correspondente.
Ler um gráfico como este é mais útil quando os atributos são ponderados de acordo com a junta específica que está sendo projetada, em vez de serem tratados como igualmente importantes em todas as aplicações. Um projetista que trabalha em um braquete estrutural externo, onde a resistência à vibração e a confiabilidade a longo prazo superam as preocupações estéticas, naturalmente se inclinará para os atributos onde os designs de dentes externos pontuam mais alto. Um projetista trabalhando em um invólucro eletrônico compacto, onde a costura visível ao redor de cada parafuso é importante para o produto acabado e o espaço radial disponível é apertado, dará mais peso à proteção da superfície e à facilidade de alinhamento e se inclinará para designs de dentes internos. O gráfico é um ponto de partida para essa conversa, não um veredicto final, uma vez que projetos reais geralmente equilibram vários desses atributos simultaneamente, em vez de otimizar apenas um.
Selecionar a geometria correta do dente é apenas metade de uma junta bem-sucedida. Algumas verificações práticas reduzem a chance de mau desempenho da lavadora depois de instalada:
Essas verificações são práticas comuns em trabalhos de montagem geral e se aplicam independentemente da geometria do dente selecionada. Ignorá-los é uma causa mais frequente de afrouxamento da junta do que escolher o tipo de arruela errado.
Eles são normalmente usados um de cada vez, em vez de empilhados, uma vez que cada um já foi projetado para fornecer mordida suficiente por si só e o empilhamento adiciona altura desnecessária da junta sem um ganho proporcional no poder de retenção.
A colocação dos dentes afeta principalmente a forma como a força de fixação é distribuída quando o fixador está apertado, em vez do torque necessário para atingir essa força de fixação, embora possa ocorrer um atrito ligeiramente maior quando os dentes começam a morder.
Eles podem ser usados em superfícies revestidas, mas os dentes normalmente rompem o revestimento nos pontos de contato, o que é um comportamento esperado, uma vez que a mordida depende de atingir o material de base por baixo.
As arruelas dentadas internas tendem a se autocentrar mais facilmente em torno da haste do parafuso, o que pode acelerar ligeiramente o alinhamento durante a montagem repetitiva em comparação com o contato do aro externo dos designs de dentes externos.
Eles reduzem a probabilidade de afrouxamento devido à vibração, mas não substituem os compostos de travamento de rosca em juntas onde a retenção química é especificamente exigida pela aplicação.
