Como funcionam os pinos da manilha em uma ligação mecânica?
Os pinos da manilha são componentes de fixação mecânica essenciais projetados para criar conexões seguras, porém destacáveis, entre peças móveis. Um pino de manilha é um pino removível frequentemente usado com cupilhas, pinos elásticos ou anéis de retenção para conectar componentes mecânicos ou ligações de controle. Possui estrutura simples, fácil instalação e permite rotação ou movimento limitado. Devido a essas características, os pinos de manilha são amplamente utilizados em máquinas agrícolas, sistemas automotivos, equipamentos marítimos e montagens industriais onde são necessários movimentos flexíveis e conexões confiáveis.
Em uma ligação mecânica, um pino de manilha funciona passando por orifícios alinhados em componentes conectados, como um garfo de manilha e um braço de articulação. O pino atua como um ponto de articulação enquanto mantém a posição das peças conectadas. O design destacável permite que os técnicos montem, inspecionem, reparem ou substituam componentes rapidamente sem danificar as estruturas vizinhas. Dependendo dos requisitos da aplicação, diferentes designs, como Pinos de manilha padrão , Pinos de cabeça chata , Pinos de manilha de aço inoxidável 304 e Pinos de manilha de aço inoxidável 316 pode fornecer diferentes níveis de resistência, resistência à corrosão e flexibilidade de instalação.
Compreendendo a estrutura básica e o princípio de funcionamento dos pinos da manilha
Um pino de manilha geralmente consiste em um eixo cilíndrico e uma seção de cabeça que evita que o pino passe completamente pelos componentes conectados. Durante a instalação, o pino é inserido através dos orifícios correspondentes e fixado com um elemento de retenção. A conexão permite movimento controlado, evitando separações indesejadas. Ao contrário dos fixadores permanentes, os pinos de segurança são projetados para montagem e desmontagem repetidas, tornando-os adequados para sistemas mecânicos que requerem manutenção regular.
O princípio de funcionamento dos pinos da manilha é baseado na transferência de carga e no movimento rotacional. Quando a força é aplicada a um sistema de ligação, o pino da manilha distribui a carga entre os componentes conectados, permitindo a amplitude de movimento necessária. O design reduz o atrito entre as peças móveis e proporciona uma conexão estável sob condições de trabalho dinâmicas. A combinação de estrutura simples e instalação flexível torna os pinos de manilha amplamente utilizados em aplicações de ligação mecânica.
- Conecte componentes mecânicos removíveis sem soldagem ou fixação permanente.
- Fornece funções de pivô para sistemas de ligação móveis.
- Permitir inspeção e substituição convenientes durante a manutenção do equipamento.
- Apoie diferentes requisitos ambientais através de diversas seleções de materiais.

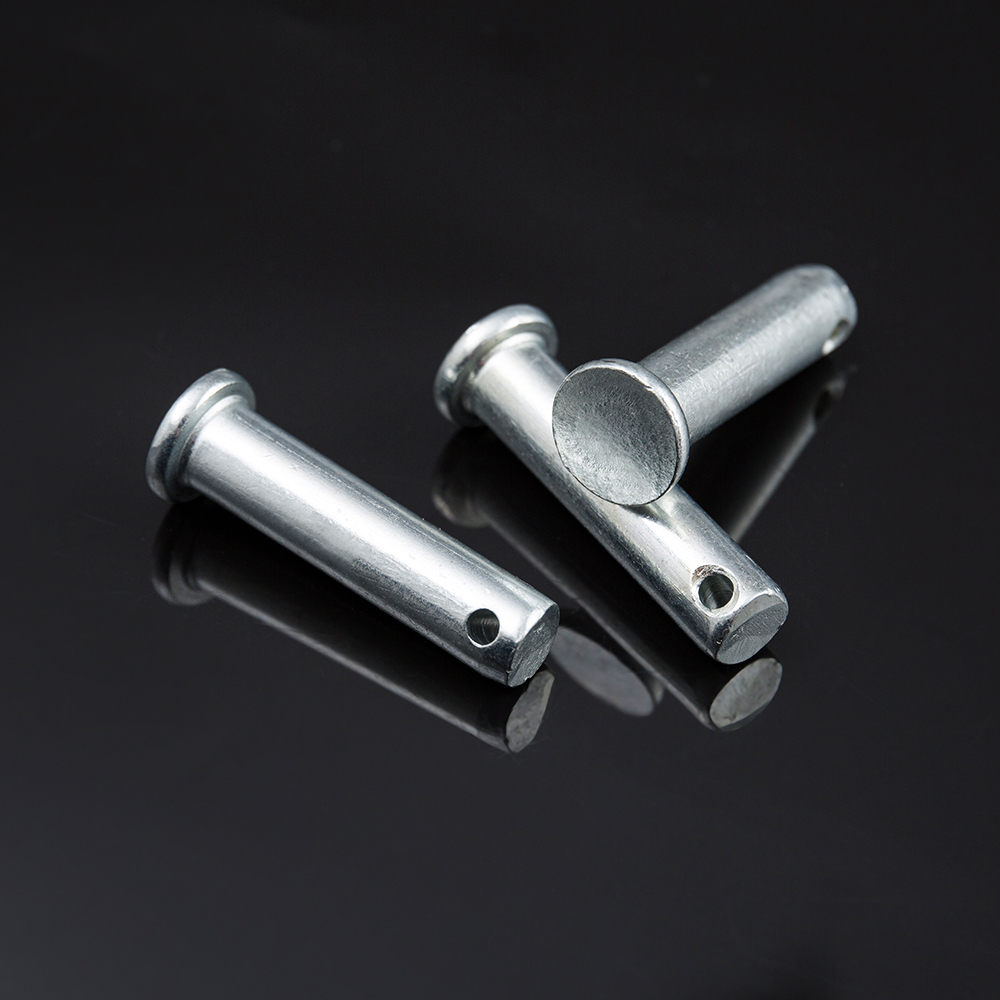

Pinos de manilha padrão para aplicações de articulação mecânica geral
Pinos de manilha padrão são componentes de fixação comumente usados para conexões mecânicas gerais onde são necessários desempenho confiável e fácil instalação. Eles são fabricados com dimensões padronizadas para se adaptarem a estruturas de ligação comuns e geralmente são combinados com contrapinos ou anéis de retenção para posicionamento seguro. Esses pinos fornecem um equilíbrio prático entre resistência, flexibilidade e conveniência de manutenção.
Em máquinas agrícolas, equipamentos de construção e mecanismos industriais, os pinos de manilha padrão são frequentemente usados para conectar braços de controle, suportes e conjuntos móveis. Sua estrutura removível permite que os operadores substituam rapidamente componentes desgastados e reduzam o tempo de inatividade do equipamento. Em comparação com os métodos de fixação permanente, os pinos de segurança padrão oferecem melhor facilidade de manutenção porque a conexão pode ser aberta sem operações especializadas de corte ou usinagem.
A produção de pinos de manilha padrão confiáveis requer usinagem precisa, controle estável de material e gerenciamento rigoroso de tolerância. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) concentra-se em componentes metálicos de precisão, combinando recursos de fabricação avançados com experiência de fixação de longo prazo. A empresa fornece diversas peças de fixação produzidas por meio de processos de cabeçote a frio, forjamento a quente e usinagem CNC, apoiando os clientes com qualidade consistente para aplicações industriais.
Para clientes que necessitam de dimensões personalizadas além das especificações padrão, Pinos de manilha padrão e soluções personalizadas de pinos de manilha podem ser fabricadas de acordo com desenhos, requisitos de tolerância e padrões de materiais. Essa flexibilidade ajuda os projetistas mecânicos a adaptar estruturas de conexão para diferentes condições de equipamento.
Pinos de fixação de cabeça plana para posicionamento seguro e eficiência de instalação
Pinos de cabeça chata apresentam um design de cabeça mais largo e plano em comparação com estruturas de pinos convencionais. A superfície ampliada da cabeça melhora a estabilidade do contato e ajuda a evitar que o pino se mova através do componente conectado. Este projeto é especialmente útil em aplicações onde limitações de espaço, direção de instalação ou requisitos de contato superficial influenciam a seleção do fixador.
Projetos de cabeça chata são comumente aplicados em ligações mecânicas, montagens de veículos, máquinas industriais e equipamentos que requerem ajustes frequentes. A cabeça plana proporciona uma superfície de apoio maior, o que ajuda a distribuir a pressão de contato e melhora a confiabilidade da conexão. Essas características tornam os pinos de segurança de cabeça chata adequados para aplicações onde vibração, movimento repetido ou acesso limitado à instalação podem afetar o desempenho da fixação.
Em comparação com as estruturas tradicionais de cabeça redonda, os pinos de segurança de cabeça plana oferecem vantagens no posicionamento e na conveniência de montagem. Eles podem reduzir a interferência com os componentes adjacentes e fornecer um perfil de instalação mais compacto. Quando combinados com elementos de travamento adequados, eles criam uma conexão estável que suporta tanto o movimento rotacional quanto a retenção segura.
- Selecione o diâmetro e comprimento corretos do pino de acordo com os requisitos do projeto da articulação.
- Alinhe os orifícios de conexão com precisão antes de inserir o pino de segurança.
- Instale o componente de retenção para evitar movimentos acidentais durante a operação.
- Inspecione a conexão regularmente para garantir desempenho mecânico contínuo.
Pinos de manilha de aço inoxidável 304 316 para ambientes resistentes à corrosão
Pinos de manilha de aço inoxidável 304 316 são projetados para aplicações que exigem maior resistência à corrosão e durabilidade a longo prazo. Os materiais de aço inoxidável oferecem melhor proteção contra umidade, oxidação e condições ambientais adversas em comparação com as opções padrão de aço carbono. Essas propriedades os tornam adequados para equipamentos marítimos, máquinas externas, equipamentos de processamento de alimentos e outros ambientes onde a estabilidade do material é importante.
Os pinos de forquilha de aço inoxidável mantêm o mesmo princípio básico de funcionamento de outros designs de pinos de forquilha, ao mesmo tempo que oferecem maior resistência ambiental. Eles suportam movimento mecânico, montagem removível e transferência de carga confiável, ao mesmo tempo que reduzem o risco de falhas relacionadas à corrosão. A seleção entre os diferentes tipos de aço inoxidável depende dos requisitos da aplicação, das condições de exposição e da vida útil esperada.
Chance & Union é especializada na fabricação e fornecimento de fixadores metálicos de precisão usando aço inoxidável, liga de aço, liga de alumínio, cobre, titânio, aço duplex e outras ligas especiais. Com fortes capacidades de P&D e produção, a Zhejiang Chance & Union Import and Export Co., Ltd. fornece soluções de fixação personalizadas para indústrias, incluindo aeroespacial, veículos elétricos, equipamentos médicos e máquinas industriais.
| Categoria de produto | Principais recursos | Aplicações Típicas | Principais vantagens |
| Pinos de manilha padrão | Estrutura de pino cilíndrico de uso geral com instalação removível | Máquinas agrícolas, equipamentos industriais, ligações mecânicas | Fácil manutenção e ampla compatibilidade |
| Pinos de cabeça chata | Cabeça plana ampliada para melhor posicionamento | Conjuntos compactos e mecanismos móveis | Melhor estabilidade e conveniência de instalação |
| Pinos de manilha de aço inoxidável 304 316 | Construção em aço inoxidável resistente à corrosão | Ambientes marítimos, externos e exigentes | Longa vida útil e durabilidade ambiental |
Capacidades de personalização e controle de qualidade para produção de pinos de manilha
Os sistemas mecânicos modernos geralmente exigem componentes com dimensões, materiais ou requisitos de superfície específicos. Os produtos padronizados nem sempre satisfazem aplicações especiais que envolvem formatos incomuns, ranhuras especiais, estruturas ultralongas ou requisitos de tolerância rigorosos. Os fabricantes profissionais de pinos de manilha fornecem serviços de personalização para apoiar esses desafios de engenharia.
Chance & Union desenvolve componentes de precisão de acordo com desenhos do cliente, especificações técnicas e requisitos de produção. A empresa aplica tecnologia automatizada de cabeçote a frio e processos de usinagem para alcançar qualidade consistente durante a produção em massa. Suas capacidades de fabricação abrangem rebites, parafusos, porcas, arruelas, pinos, parafusos de alta resistência e várias peças personalizadas não padronizadas.
Pinos de manilha de aço inoxidável 304 316 e outros produtos de pinos personalizados podem ser produzidos com dimensões controladas, materiais adequados e suporte técnico profissional. Através de sistemas de rastreabilidade de produtos, registros de qualidade e suporte de serviço durante o ciclo de vida, a Chance & Union ajuda os clientes a manter um desempenho estável desde a fabricação até a aplicação final.
Como os pinos da manilha melhoram o desempenho da articulação mecânica
As ligações mecânicas dependem de movimento preciso, conexões estáveis e manutenção conveniente. Os pinos da manilha contribuem para esses requisitos, proporcionando um equilíbrio entre resistência e flexibilidade. Seu design removível permite que os fabricantes de equipamentos criem sistemas mais fáceis de montar e manter, reduzindo ao mesmo tempo a complexidade da substituição.
Diferentes categorias de pinos de manilha atendem a diferentes necessidades de engenharia. Os designs padrão são adequados para aplicações comuns, os designs de cabeça plana melhoram a estabilidade da instalação e as versões em aço inoxidável proporcionam maior resistência em ambientes desafiadores. A seleção do tipo correto garante que o sistema de ligação possa alcançar uma operação confiável durante todo o seu período de serviço.
Perguntas frequentes
Q1: Qual é a principal função de um pino de manilha em sistemas de ligação mecânica?
Um pino de manilha conecta componentes mecânicos enquanto permite rotação ou movimento controlado. Ele fornece uma conexão removível que pode ser facilmente instalada, removida e mantida.
Q2: Quais são as diferenças entre os pinos da manilha padrão e os pinos da manilha de cabeça chata?
Os pinos de fixação padrão são projetados para conexões mecânicas gerais, enquanto os pinos de fixação de cabeça plana fornecem uma superfície de contato mais ampla para melhor posicionamento e estabilidade de instalação em montagens específicas.
Q3: Quando os pinos da manilha de aço inoxidável 304 316 devem ser selecionados?
Os pinos de segurança de aço inoxidável são recomendados para aplicações expostas à umidade, riscos de corrosão ou condições ambientais exigentes onde é necessária durabilidade a longo prazo.
Q4: A Chance & Union pode fornecer soluções personalizadas de pinos de manilha?
Sim. Zhejiang Chance & Union Import and Export Co., Ltd. fornece fabricação de fixadores personalizados com base nos desenhos do cliente, requisitos de material, padrões de tolerância e condições de aplicação.
Q5: Como os fabricantes garantem a qualidade do pino da manilha?
A qualidade é mantida por meio de seleção controlada de materiais, usinagem de precisão, processos de produção automatizados, procedimentos de inspeção e sistemas de rastreabilidade para garantir um desempenho consistente.
