Porca de cabeça flangeada versus porca sextavada padrão com arruela: quantificando as diferenças na distribuição de tensão do rolamento e na resistência de embutimento

Sob alta pré-carga, a escolha entre um porca de cabeça flangeada e uma porca sextavada padrão com arruela plana afeta significativamente o desempenho da junta. Embora ambas as configurações visem aumentar a área de apoio e reduzir a tensão superficial, os dados experimentais revelam diferenças substanciais na forma como distribuem a pressão e resistem à incorporação no material da junta.

1. Comparação de estresse de contato: dados quantificados

A tabela a seguir apresenta dados de tensão de contato para porcas de cabeça flangeada, porcas sextavadas planas e porcas sextavadas com arruelas, medidas sob condições de pré-carga idênticas (75% da carga de prova).

Fonte de dados: Medições de tensão de contato de estudos de projeto de juntas aparafusadas.

Para um fixador Grau 10.9 M16, a porca de cabeça flangeada produz uma tensão de contato de aproximadamente 39,9 ksi, em comparação com 94,3 ksi para uma porca sextavada simples – uma redução de 57,7%. A porca sextavada com arruela atinge 33,4 ksi, representando uma redução de 64,6% em relação à porca sextavada simples. Para fixadores M22 de grau 12,9 de maior resistência, a porca sextavada simples gera 131 ksi, enquanto a configuração da arruela reduz isso para 50,8 ksi, uma redução de 61,2%.

2. Distribuição de tensões nos rolamentos: a diferença do perfil de pressão

A redução da tensão máxima das arruelas planas, embora significativa, não atinge o nível que seria previsto com base apenas na área de contato. Testes em fixadores de 1/2"-13 a 80% da carga de prova mostraram que uma arruela plana endurecida reduziu o pico de pressão em aproximadamente 50%, enquanto um fixador de cabeça de flange proporcionou uma distribuição de carga que é mais dependente da geometria individual do fixador.

As medições da área de contato usando filme indicador de pressão revelaram que a área de contato sob a cabeça do flange pode variar desde essencialmente a face completa até uma faixa estreita no diâmetro externo do flange ou um anel próximo ao orifício de folga. Esta variação se deve à conicidade do flange e à rigidez do corpo da porca. Para porcas sextavadas com arruelas, a arruela plana padrão não atinge a redução total da tensão prevista pelo seu diâmetro externo porque a arruela não é espessa o suficiente para distribuir uniformemente a carga em seu diâmetro externo. Arruelas mais espessas são mais eficazes na distribuição de cargas e na redução de tensões tanto na arruela quanto nos membros da junta.

3. Resistência à incorporação: prevenção da perda de pré-carga

Incorporação é o escoamento ou compressão localizada do material da junta abaixo da superfície de apoio da porca. É a principal causa de perda precoce de pré-carga após o aperto. Tanto a porca de cabeça flangeada quanto a porca sextavada com arruela reduzem o embutimento, diminuindo a tensão de contato na superfície do rolamento.

• Porca de cabeça flangeada: O flange integrado proporciona uma área de rolamento maior que distribui a pressão por uma zona mais ampla. Isto reduz o risco de a porca se fixar em materiais mais macios, como alumínio, chapa de aço fina ou superfícies revestidas. O flange também evita danos à superfície e reduz o risco da porca atravessar o material da junta.
• Porca sextavada com arruela endurecida: Uma arruela endurecida adequadamente especificada pode aumentar a carga da gaxeta ou junta em 30-50% em comparação com nenhuma arruela, evitando o embutimento e distribuindo a carga de maneira mais uniforme. Compensa condições irregulares da superfície e reduz o atrito na superfície do rolamento.

4. Considerações Adicionais de Desempenho

• Relação Torque-Tensão: O raio da área de contato influencia o torque necessário para gerar uma determinada pré-carga. Quando o contato ocorre no diâmetro externo do flange, o momento de resistência é maior e, para o mesmo torque de entrada, é gerada menos tensão no parafuso. Testes mostraram que a diferença entre o contato do diâmetro interno e do diâmetro externo pode reduzir a tensão em 10-15%.

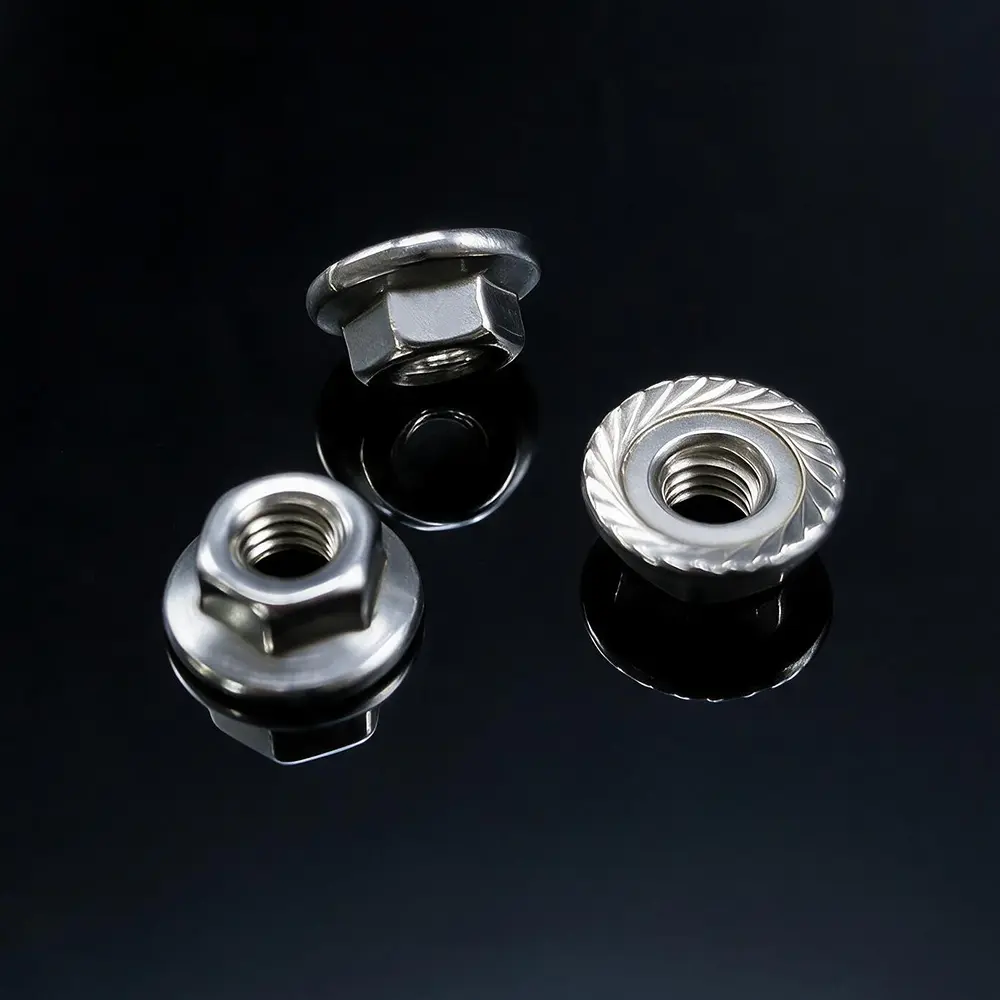

• Desempenho antivibração: As porcas flangeadas serrilhadas (geralmente chamadas de porcas giratórias) incorporam dentes na face do rolamento que penetram na superfície de contato, proporcionando uma ação de travamento mecânico que resiste ao afrouxamento sob vibração. As porcas flangeadas lisas não oferecem esse efeito de travamento.
• Danos superficiais: As porcas flangeadas serrilhadas podem danificar superfícies pintadas, anodizadas ou macias. Para aplicações acabadas ou cosméticas, são preferidas porcas flangeadas lisas ou porcas sextavadas padrão com arruelas.

5. Perspectiva de Fabricação e Qualidade

A geometria consistente do flange e as tolerâncias de fabricação controladas são essenciais para alcançar os benefícios de distribuição de carga das porcas com cabeça flangeada. Zhejiang Chance & Union Importação e Exportação Co., Ltd. (Chance & Union) é uma empresa familiar da SEA Monies Metal Co., Ltd., que herda 20 anos de experiência familiar e herança de qualidade na fabricação de metais. Contando com a forte capacidade de produção e vantagens da cadeia de suprimentos da Shengzhao Metal, nos especializamos em P&D, produção e vendas globais de produtos metálicos de alta qualidade. Aderindo à busca da família por precisão, atitude de trabalho rigorosa e compromisso de longo prazo, fornecemos produtos e serviços estáveis e confiáveis a clientes em todo o mundo.

Aproveitando a robusta capacidade de pesquisa e desenvolvimento e produção da fábrica, nos especializamos em rebites, cavilhas, porcas, arruelas, pinos, parafusos de alta resistência e diversas peças personalizadas não padronizadas. Nossa linha de produtos abrange materiais que incluem aço inoxidável, liga de aço, liga de alumínio, cobre e ligas especiais, utilizando processos como cabeçote a frio, forjamento a quente e usinagem CNC. Nossos produtos são exportados para mais de 25 países, atendendo a mais de 200 clientes.

A Chance & Union está comprometida em conectar perfeitamente o "Fabricado na China" com o mercado internacional, fornecendo aos clientes globais soluções de fixação completas, desde P&D até a produção em massa, por meio de tecnologia profissional e qualidade excepcional.

6. Perguntas frequentes (FAQ)

• Q1: Uma porca de cabeça flangeada substitui completamente a necessidade de uma arruela endurecida?
  R: Na maioria das aplicações, sim, porque o flange proporciona uma área de apoio maior e distribui a carga de forma eficaz. No entanto, para materiais muito macios, furos ranhurados ou onde a superfície da junta é irregular, uma arruela endurecida ainda pode ser necessária para evitar o embutimento e garantir uma distribuição uniforme da carga. Zhejiang Chance & Union Importação e Exportação Co., Ltd. (Chance & Union) pode recomendar a configuração apropriada com base no projeto e material de junta específicos.
• P2: Por que os dados de tensão de contato mostram que uma porca sextavada com arruela tem melhor desempenho do que uma porca de cabeça flangeada para alguns tamanhos?
  R: Os dados refletem a tensão de contato na superfície do rolamento. Uma arruela endurecida de tamanho adequado pode, às vezes, distribuir a carga de forma mais eficaz do que o flange de uma porca, principalmente se a geometria do flange não criar contato total. Observou-se que a arruela plana padrão, quando usada com um parafuso, distribui a tensão de maneira mais uniforme do que o flange em certos testes. Zhejiang Chance & Union Importação e Exportação Co., Ltd. (Chance & Union) pode fornecer recomendações específicas e dados de produtos para sua aplicação.
• Q3: Qual é a principal diferença de desempenho entre uma porca flangeada serrilhada e uma porca flangeada lisa?
  R: As porcas flangeadas serrilhadas proporcionam uma ação de travamento mecânico mordendo a superfície de contato, que resiste ao afrouxamento sob vibração. As porcas flangeadas lisas distribuem a carga sem marcar a superfície e são usadas onde o acabamento superficial deve ser preservado. Zhejiang Chance & Union Importação e Exportação Co., Ltd. (Chance & Union) oferece os dois tipos e pode aconselhar sobre a melhor escolha para as suas condições de montagem.

Porca flangeada DIN 6923 vs. Porca sextavada DIN 934 com arruela: Como o diâmetro do flange e a tolerância de desvio afetam a retenção de pré-carga por meio de tensão de contato e resistência de embutimento?

A seleção entre um Porca flangeada DIN 6923 e uma porca sextavada DIN 934 com uma arruela separada é uma decisão crítica no projeto de juntas aparafusadas. Embora ambas as configurações visem distribuir a tensão do rolamento e resistir ao embutimento, suas diferenças geométricas e de tolerância levam a diferenças quantificáveis na distribuição da tensão de contato e, consequentemente, na retenção da pré-carga. Este artigo examina como o diâmetro externo do flange (dw) e a tolerância de desvio da porca DIN 6923 se traduzem em comportamentos mecânicos distintos.

1. Comparação dimensional: Porca flangeada DIN 6923 vs. Porca sextavada DIN 934 com arruela

O flange integrado da porca DIN 6923 proporciona uma geometria de superfície de rolamento definida e consistente. Em contraste, a porca DIN 934 depende de uma arruela separada, introduzindo tolerâncias adicionais e variabilidade de montagem. A tabela a seguir compara as dimensões da superfície do rolamento principal para os tamanhos M10 e M16.

Fonte de dados: Dimensões DIN 6923 da Westfield Fasteners.

2. Distribuição do estresse de contato: o que a pesquisa mostra

A pesquisa experimental e FEM revelou características importantes da distribuição da pressão do rolamento sob as porcas flangeadas.

• Distribuição radial não uniforme: Experimentos fotoelásticos tridimensionais mostraram que a distribuição de pressão na superfície de rolamento das porcas flangeadas hexagonais não é uniforme. A pressão concentra-se na parte interna do flange, enquanto a pressão na parte externa reduz para quase zero. Isso significa que a área efetiva de suporte de carga é menor do que sugere a área total do flange.
• Distribuição Assimétrica: A mesma pesquisa demonstra que a distribuição de tensões na junta aparafusada e a distribuição de pressão na superfície de apoio da porca flangeada são axialmente assimétricas, correspondendo ao formato assimétrico da peça roscada. Essa assimetria contribui para o mecanismo de afrouxamento.
• Efeitos de geometria de flange: A análise FEM elasto-plástica confirmou que a espessura do flange e o ângulo de inclinação do flange influenciam substancialmente a distribuição da tensão de contato e a fixação permanente (incrustação) na superfície do rolamento. Uma geometria de flange bem projetada pode mitigar a concentração de tensão na borda interna.

Para uma porca sextavada padrão com arruela, a pressão de contato também não é uniforme, mas a presença de uma arruela separada introduz variáveis adicionais: a arruela pode não estar perfeitamente centralizada e sua deformação sob carga pode afetar o perfil de pressão.

3. Incorporação e retenção de pré-carga

O embutimento – a deformação plástica localizada da superfície do rolamento sob a porca ou arruela – é a principal causa da perda de pré-carga após o aperto.

• Porca de flange DIN 6923: A maior área de apoio da porca flangeada reduz a tensão de contato para uma determinada pré-carga, reduzindo assim a profundidade de assentamento. No entanto, como a pressão se concentra perto da borda interna do flange, a redução da tensão é menor do que um simples cálculo da razão de área sugeriria. O uso de um flange serrilhado (com dentes) pode melhorar o travamento mordendo a superfície de contato, mas isso também aumenta os danos superficiais e pode reduzir a reutilização da conexão.
• Porca sextavada DIN 934 com arruela: Uma arruela endurecida adequadamente especificada pode aumentar a carga da junta em 30-50% em comparação com nenhuma arruela, evitando o embutimento e distribuindo a carga de maneira mais uniforme. No entanto, a eficácia depende da dureza, espessura e alinhamento da arruela. Uma lavadora muito fina não distribuirá a carga em seu diâmetro externo, anulando alguns dos benefícios.

4. Perspectiva de Fabricação e Qualidade

A geometria consistente do flange e as tolerâncias de fabricação controladas são essenciais para alcançar os benefícios de distribuição de carga das porcas com cabeça flangeada. Zhejiang Chance & Union Importação e Exportação Co., Ltd. (Chance & Union) é uma empresa familiar da SEA Monies Metal Co., Ltd., que herda 20 anos de experiência familiar e herança de qualidade na fabricação de metais. Contando com a forte capacidade de produção e vantagens da cadeia de suprimentos da Shengzhao Metal, nos especializamos em P&D, produção e vendas globais de produtos metálicos de alta qualidade. Aderindo à busca da família por precisão, atitude de trabalho rigorosa e compromisso de longo prazo, fornecemos produtos e serviços estáveis e confiáveis a clientes em todo o mundo.

Aproveitando a robusta capacidade de pesquisa e desenvolvimento e produção da fábrica, nos especializamos em rebites, cavilhas, porcas, arruelas, pinos, parafusos de alta resistência e diversas peças personalizadas não padronizadas. Nossa linha de produtos abrange materiais que incluem aço inoxidável, liga de aço, liga de alumínio, cobre e ligas especiais, utilizando processos como cabeçote a frio, forjamento a quente e usinagem CNC. Nossos produtos são exportados para mais de 25 países, atendendo a mais de 200 clientes.

A Chance & Union está comprometida em conectar perfeitamente o "Fabricado na China" com o mercado internacional, fornecendo aos clientes globais soluções de fixação completas, desde P&D até a produção em massa, por meio de tecnologia profissional e qualidade excepcional.

5. Frequently Asked Questions (FAQ)

• Q1: Does a DIN 6923 flange nut completely replace the need for a hardened washer?
  A: Yes, in most applications. The integral flange provides a larger bearing surface and distributes the load effectively. However, for very soft materials, slotted holes, or where the joint surface is irregular, a hardened washer may still be necessary to prevent embedding and ensure uniform load distribution. Zhejiang Chance & Union Importação e Exportação Co., Ltd. (Chance & Union) pode recomendar a configuração apropriada com base no projeto e material de junta específicos.
• Q2: Why is the contact stress under a flange nut not uniformly distributed across the entire flange?
  A: Photoelastic experiments have shown that pressure concentrates at the inner part of the flange, while the pressure at the outer part is reduced to near zero . This is due to the stiffness of the nut body and the geometry of the flange. Zhejiang Chance & Union Importação e Exportação Co., Ltd. (Chance & Union) ensures precise flange geometry to optimize load distribution.
• Q3: What is the effect of flange slope angle on preload retention?
  A: Elasto-plastic FEM analysis has shown that the flange slope angle substantially influences both contact stress distribution and permanent set at the bearing surface . An optimized flange slope angle helps to distribute the load more uniformly, reducing stress concentrations and the associated embedding that causes preload loss. Zhejiang Chance & Union Importação e Exportação Co., Ltd. (Chance & Union) can provide guidance on optimal flange geometry for your specific application.
