Parafusos estruturais hexagonais pesados A325 vs. A490: Resistência à tração vs. Sensibilidade do entalhe - Como essa compensação afeta as conexões do tipo rolamento vs.
A seleção entre ASTM A325 (agora Grau A325 sob F3125) e ASTM A490 (Grau A490 sob F3125) parafusos estruturais sextavados pesados é uma das decisões mais críticas no projeto de estruturas de aço. Embora o A490 ofereça resistência à tração significativamente maior, essa resistência vem com maior sensibilidade ao entalhe e maior risco de fratura frágil. Essa compensação fundamental determina diretamente a adequação de cada classe de parafuso para conexões do tipo rolamento versus conexões críticas de deslizamento. Este artigo fornece uma comparação abrangente e uma estrutura de decisão prática.
1. Comparação de propriedades principais: A325 vs. A490
A tabela a seguir apresenta as principais diferenças mecânicas e de aplicação entre os dois tipos de parafusos estruturais, derivadas das especificações ASTM F3125.
| Parâmetro de propriedade | ASTM A325 (F3125 Grau A325) | ASTM A490 (F3125 Grau A490) |
|---|---|---|
| Resistência Mínima à Tração | 120 ksi (≈ 827 MPa) | 150 ksi (≈ 1.034 MPa) |
| Resistência Máxima à Tração | Não especificado (mínimo de 120 ksi) | 173 ksi (para limitar a fragilidade) |
| Dureza do núcleo (HRC) | Não especificamente limitado (normalmente C24–C35) | C33–C38 (controle mais rigoroso) |
| Sensibilidade de entalhe | Moderado – menos suscetível a fraturas frágeis | Alto – mais sensível à corrosão sob tensão e rachaduras por hidrogênio |
| Galvanização por imersão a quente | Permitido (comumente usado) | Proibido (risco de fragilização e recozimento por hidrogênio) |
| Teste de capacidade rotacional | Necessário para montagens galvanizadas | Necessário para todas as montagens (com limites de tensão superiores) |
| Testes Não Destrutivos | Normalmente não é necessário | Inspeção de partículas magnéticas necessária |
2. Tipos de conexão e aplicabilidade de parafusos
A escolha entre conexões do tipo rolamento e de deslizamento crítico depende dos requisitos estruturais de tolerância ao deslizamento, resistência à fadiga e controle de deformação.
- Conexão tipo rolamento: Neste projeto, o parafuso é apertado até uma condição de "aperto firme" (ou totalmente pré-tensionado), e a força de cisalhamento é transmitida principalmente através da resistência ao cisalhamento do eixo do parafuso e da capacidade de suporte das placas conectadas contra as paredes do furo. É esperado algum deslizamento antes que o eixo do parafuso entre em contato com a parede do furo. Este projeto permite menores custos de instalação, mas resulta em maiores deformações e não é recomendado para juntas sujeitas a inversão de carga ou fadiga.
- Conexão crítica contra deslizamento: Neste projeto, o parafuso é totalmente pré-tensionado a um nível alto (70% da resistência à tração mínima), criando uma alta força de fixação que gera atrito entre as superfícies de contato. A força de cisalhamento é transmitida através deste atrito e o deslizamento não é permitido sob cargas de serviço. Este projeto proporciona maior rigidez, melhor resistência à fadiga e é necessário para juntas com furos superdimensionados ou ranhurados, ou onde o deslizamento seria prejudicial ao desempenho estrutural.
A tabela abaixo resume a aplicabilidade de cada classe de parafuso a esses tipos de conexão.
| Tipo de conexão | Adequação ASTM A325 | Adequação ASTM A490 | Consideração principal |
|---|---|---|---|
| Tipo de rolamento (apertado) | Sim – amplamente utilizado | Sim – mas raramente usado devido ao custo e ao risco de fragilidade | A325 é preferido para conexões econômicas de rolamentos |
| Tipo de rolamento (pré-tensionado) | Sim – comum | Sim – com cuidadoso controle de qualidade | A490 requer capacidade rotacional e testes MPI |
| Deslizamento Crítico (Tipo Fricção) | Sim – padrão para a maioria das aplicações | Sim – para requisitos de carga extremamente elevados | A pré-carga mais alta do A490 proporciona maior resistência ao escorregamento |
3. A compensação entre força e sensibilidade do entalhe: impacto na adequação da conexão
O compromisso central entre resistência à tração e sensibilidade ao entalhe tem implicações diretas no projeto da conexão.
- Para conexões do tipo rolamento: Essas conexões permitem deslizamento e dependem da capacidade de cisalhamento e da resistência de suporte do parafuso. Como o parafuso não está sujeito ao mesmo nível de concentração de tensão cíclica que nas juntas críticas de deslizamento, a maior resistência à tração do A490 pode ser benéfica na resistência ao cisalhamento e às cargas de rolamento. No entanto, a maior sensibilidade do entalhe do A490 significa que qualquer dano à rosca, defeitos de superfície ou desalinhamento pode levar mais facilmente a fraturas frágeis. Portanto, embora o A490 possa ser usado em conexões de rolamentos, muitas especificações recomendam o uso do A325 sempre que possível devido ao maior risco de fratura frágil do A490.
- Para conexões críticas contra deslizamento: Estas conexões requerem alta força de fixação para gerar atrito, que é diretamente proporcional à pré-carga do parafuso. Os parafusos A490, com sua maior resistência à tração, podem ser tensionados com uma pré-carga maior, proporcionando maior resistência ao deslizamento para o mesmo diâmetro do parafuso. No entanto, a alta pré-carga combinada com a alta dureza do A490 torna o parafuso mais suscetível à corrosão sob tensão e à fragilização por hidrogênio. É por isso que o uso do A490 em conexões com deslizamento crítico requer um controle de qualidade rigoroso, incluindo testes de capacidade rotacional e inspeção de partículas magnéticas (MPI) para detectar falhas superficiais. Além disso, os parafusos A490 não podem ser galvanizados por imersão a quente, limitando seu uso em ambientes corrosivos onde os parafusos A325 galvanizados são preferidos.
4. Quadro Prático de Decisão
Com base na análise de trade-off, são recomendadas as seguintes diretrizes de seleção:
- Prefira A325 Quando: (1) A conexão é do tipo rolamento padrão ou junta de deslizamento crítico com requisitos de carga moderados; (2) A galvanização por imersão a quente é necessária para proteção contra corrosão; (3) A junta está sujeita a cargas dinâmicas ou de fadiga onde a sensibilidade ao entalhe é uma preocupação primária; (4) Custo e disponibilidade são fatores-chave.
- Considere o A490 quando: (1) A conexão requer resistência ao cisalhamento ou deslizamento significativamente maior do que o A325 pode fornecer; (2) A junta está sujeita a cargas estáticas extremamente elevadas e não está em ambiente corrosivo; (3) O contratante pode fornecer o controle de qualidade necessário (MPI, teste de capacidade rotacional); (4) O projeto foi minuciosamente avaliado quanto ao risco de fratura frágil.
5. Perspectiva de Fabricação e Qualidade
Alcançar propriedades mecânicas consistentes para parafusos estruturais requer controle preciso da química do material, tratamento térmico e testes. Zhejiang Chance & Union Importação e Exportação Co., Ltd. (Chance & Union) é uma empresa familiar da SEA Monies Metal Co., Ltd., que herda 20 anos de experiência familiar e herança de qualidade na fabricação de metais. Contando com a forte capacidade de produção e vantagens da cadeia de suprimentos da Shengzhao Metal, nos especializamos em P&D, produção e vendas globais de produtos metálicos de alta qualidade. Aderindo à busca da família por precisão, atitude de trabalho rigorosa e compromisso de longo prazo, fornecemos produtos e serviços estáveis e confiáveis a clientes em todo o mundo.
Aproveitando a robusta capacidade de pesquisa e desenvolvimento e produção da fábrica, nos especializamos em rebites, cavilhas, porcas, arruelas, pinos, parafusos de alta resistência e diversas peças personalizadas não padronizadas. Nossa linha de produtos abrange materiais que incluem aço inoxidável, ligas de aço, ligas de alumínio, cobre e ligas especiais, utilizando processos como cabeçote a frio, forjamento a quente e usinagem CNC. Nossos produtos são exportados para mais de 25 países, atendendo a mais de 200 clientes.
A Chance & Union está comprometida em conectar perfeitamente o "Fabricado na China" com o mercado internacional, fornecendo aos clientes globais soluções de fixação completas, desde P&D até a produção em massa, por meio de tecnologia profissional e qualidade excepcional. Para aplicações de aparafusamento estrutural, fornecemos fixadores de grau A325 e A490 com certificados completos de teste de material e, para A490, os relatórios de inspeção de partículas magnéticas necessários.
6. Perguntas frequentes (FAQ)
- Q1: Os parafusos A325 e A490 podem ser usados de forma intercambiável em uma conexão estrutural?
R: Não. Eles têm diferentes resistências à tração, dureza e sensibilidade à fratura frágil. Trocá-los sem reprojetar a conexão pode levar a uma resistência inadequada ou falha inesperada. Os parafusos A490 têm requisitos de pré-carga mais elevados e procedimentos de controle de qualidade mais rigorosos. Zhejiang Chance & Union Importação e Exportação Co., Ltd. (Chance & Union) recomenda consultar o engenheiro estrutural do projeto antes de substituir os tipos de parafusos. - Q2: Por que os parafusos A490 não são galvanizados a quente?
R: Os parafusos A490 não podem ser galvanizados por imersão a quente por dois motivos: (1) a temperatura do banho de zinco fundido excede a temperatura de revenimento do parafuso, potencialmente recozindo o parafuso e reduzindo sua resistência; (2) o processo de decapagem usado antes da galvanização introduz hidrogênio atômico no aço, o que pode causar fragilização por hidrogênio – um mecanismo de falha retardada que é particularmente perigoso em parafusos de alta resistência. Zhejiang Chance & Union Importação e Exportação Co., Ltd. (Chance & Union) oferece parafusos estruturais galvanizados A325 como alternativa resistente à corrosão. - Q3: Qual é a designação X e N para parafusos estruturais e como ela se relaciona com o tipo de conexão?
R: A designação X indica que as roscas estão excluídas do plano de cisalhamento (a haste do parafuso está no plano de cisalhamento), o que proporciona maior capacidade de cisalhamento. A designação N indica que as roscas podem ser incluídas no plano de cisalhamento. Esta distinção é crítica para conexões do tipo rolamento, onde a resistência ao cisalhamento depende se a carga passa através do diâmetro total da haste ou do diâmetro reduzido da raiz das roscas. Zhejiang Chance & Union Importação e Exportação Co., Ltd. (Chance & Union) pode fornecer parafusos estruturais com comprimentos de rosca especificados para atender aos requisitos X ou N.

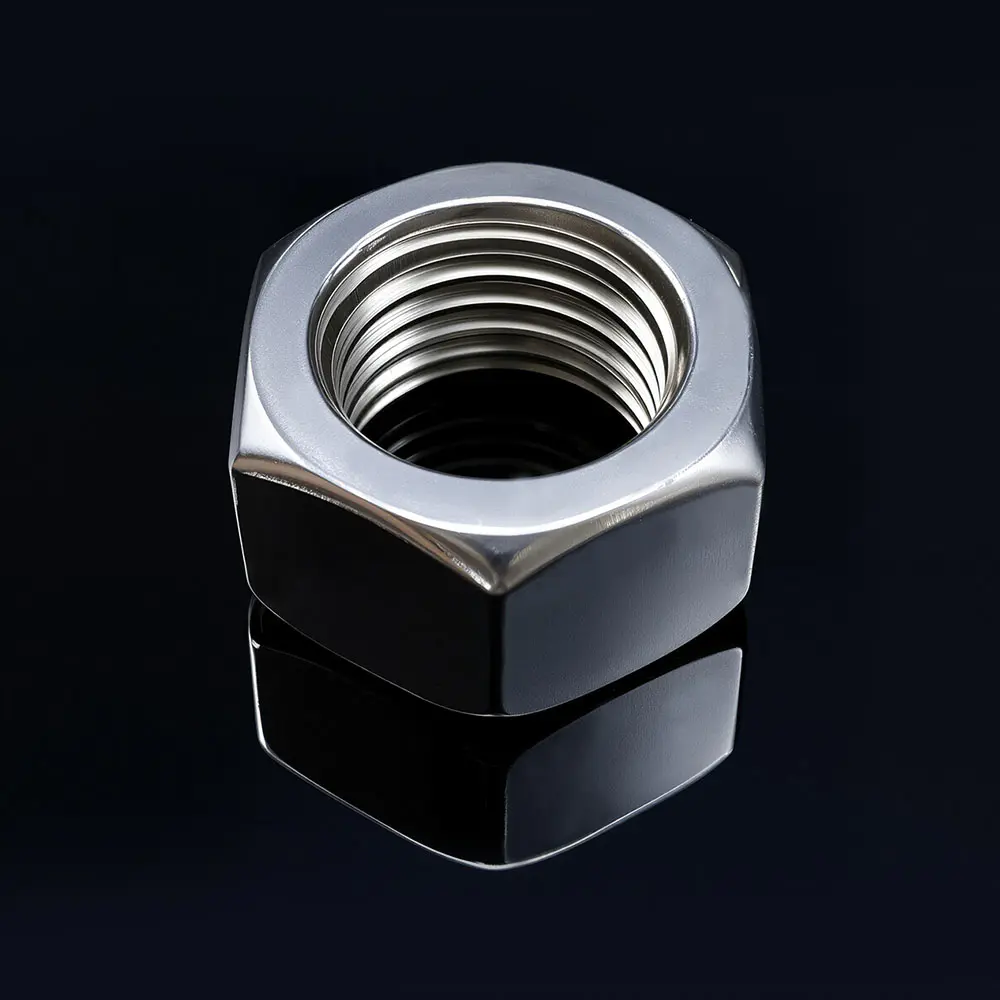

Galeria de porcas sextavadas de aço inoxidável A2-70 e A4-80: alta ductilidade ou superaquecimento na instalação em alta velocidade?
O fenômeno de escoriação da rosca (também conhecido como escoriação ou soldagem a frio) é um problema persistente e caro durante a instalação de fixadores de aço inoxidável austenítico, particularmente porcas sextavadas A2-70 (304) e A4-80 (316). A galeração é caracterizada pela gripagem das roscas – o material é rasgado e soldado, muitas vezes inutilizando a porca ou o parafuso. Os dois mecanismos causais mais frequentemente citados são a alta ductilidade inerente dos aços inoxidáveis austeníticos e o superaquecimento localizado causado por ferramentas de instalação de alta velocidade (por exemplo, chaves de impacto). Este artigo disseca a física de cada mecanismo, fornece dados comparativos e oferece estratégias práticas de mitigação.
1. Comparação de mecanismos: alta ductilidade vs. superaquecimento localizado
A tabela a seguir compara os dois mecanismos principais que contribuem para a galeração de threads em porcas sextavadas de aço inoxidável .
| Parâmetro | Alta Ductilidade (Estrutura Austenítica) | Superaquecimento localizado (instalação de alta velocidade) |
|---|---|---|
| Mecanismo Físico | Os aços inoxidáveis austeníticos têm uma alta taxa de endurecimento e não possuem a camada protetora de óxido que se forma nos aços carbono. Sob contato deslizante, a película protetora de óxido é arrancada, permitindo que superfícies metálicas expostas entrem em contato e se soldem sob pressão. | Ferramentas elétricas de alta velocidade (chaves de impacto ou chaves de alta rotação) geram calor friccional na interface da rosca. O calor amolece a camada superficial, aumentando o coeficiente de atrito e promovendo o desgaste adesivo – acelerando o processo de formação de galerias. |
| Evidência Primária | Escoriações ocorrem tanto em instalações acionadas manualmente quanto em instalações elétricas, mas a frequência e a gravidade são significativamente maiores quando ferramentas elétricas são usadas. A camada superficial endurecida do aço inoxidável austenítico é particularmente propensa a escoriações devido à sua alta resistência ao cisalhamento e à falta de uma película lubrificante protetora. | Estudos mostram que à medida que a velocidade de instalação aumenta, também aumenta a temperatura da superfície. O uso de uma chave de impacto pode gerar temperaturas que excedem a temperatura de recristalização do material, aumentando drasticamente a probabilidade de escoriações. O uso de ferramentas de baixa velocidade ou ferramentas manuais reduz significativamente as ocorrências de escoriações. |
| Fatores que influenciam | Acabamento da superfície da rosca, ângulo da rosca, material da porca e presença de lubrificantes. Superfícies mais lisas e o uso de lubrificantes reduzem a tendência à soldagem a frio. | Velocidade de instalação, entrada de torque e uso de ferramentas de impacto. Pré-cargas mais altas também aumentam as forças de atrito, elevando o risco de superaquecimento. |
| Estratégia de Mitigação | Selecione porcas com um material ou acabamento diferente (por exemplo, aços nitrônicos ou inoxidáveis revestidos) ou garanta roscas limpas e lubrificadas. O uso de compostos antigripantes é altamente eficaz. | Use ferramentas de instalação de baixa velocidade (ferramentas manuais ou furadeiras de velocidade variável em baixas RPM). Evite chaves de impacto para montagens críticas. Deixe a junta esfriar entre os passes de aperto. |
2. Análise do mecanismo: qual mecanismo domina?
Uma análise detalhada da evidência disponível revela que ambos os mecanismos são factores contribuintes, mas a sua importância relativa não é igual.
- Alta ductilidade é a principal causa: Os aços inoxidáveis austeníticos (graus A2 e A4) são inerentemente propensos a escoriações porque não possuem a camada protetora de óxido superficial da qual os aços carbono dependem para lubrificação. Quando as superfícies da rosca são pressionadas sob carga, o filme de óxido se rompe e a alta resistência ao cisalhamento da estrutura austenítica causa soldagem microscópica de asperezas. Esta é uma propriedade fundamental do material – explica por que o desgaste ocorre mesmo em montagens apertadas manualmente.
- O superaquecimento em alta velocidade é um grande acelerador: Embora a ductilidade do material seja a causa raiz, o uso de ferramentas elétricas de alta velocidade aumenta drasticamente a frequência e a gravidade do desgaste. O calor friccional gerado por uma chave de impacto pode exceder a temperatura de recristalização do aço inoxidável austenítico (aproximadamente 450–600°C), amolecendo as camadas superficiais e promovendo desgaste adesivo. Estudos mostram que instalações que utilizam chaves de impacto podem ter uma taxa de incidência de escoriações 10 a 15 vezes maior do que montagens apertadas manualmente.
- Efeito Sinérgico: Os dois mecanismos não são independentes. A alta ductilidade do material o torna suscetível ao calor friccional gerado por ferramentas de alta velocidade. O calor, por sua vez, reduz a resistência do material e aumenta o coeficiente de atrito, criando um ciclo de feedback positivo que acelera o desgaste. Este efeito combinado é o motivo pelo qual o desgaste é frequentemente mais grave em instalações de alta velocidade do que em instalações lentas.
3. Impacto quantitativo da velocidade de instalação
A tabela a seguir fornece uma análise comparativa da incidência de escoriações com base na velocidade de instalação e no tipo de ferramenta.
| Método de instalação | RPM típica | Incidência de irritação (relativa) | Recomendado |
|---|---|---|---|
| Ferramenta manual (chave de torque) | ~5–10 RPM | 1x (linha de base) | Sim – Preferido para montagens críticas |
| Furadeira de velocidade variável (baixa velocidade) | ~200–400 RPM | 3–5x | Sim – se lubrificado e controlado |
| Furadeira de velocidade variável (alta velocidade) | ~800–1500 RPM | 8–12x | Não recomendado para fixadores inoxidáveis |
| Chave de impacto | Variável (torque de pico alto) | 15–20x | Fortemente desencorajado para nozes A2/A4 |
4. Orientação prática para mitigar escoriações
Dado o efeito combinado da ductilidade do material e da velocidade de instalação, as seguintes diretrizes são recomendadas para instalação em campo:
- Sempre use um lubrificante: Aplique um composto ou lubrificante antigripante de alta qualidade (por exemplo, graxa à base de cobre ou níquel) nas roscas do parafuso antes de instalar a porca. A lubrificação reduz o atrito, diminui a geração de calor e atua como uma barreira física entre as superfícies da rosca.
- Use velocidades de instalação lentas: Evite chaves de impacto para montagens críticas de aço inoxidável. Use ferramentas manuais ou furadeiras de velocidade variável ajustadas para as RPM efetivas mais baixas. Quanto menor a velocidade, menos calor é gerado na interface da rosca.
- Mantenha os tópicos limpos: Contaminantes como sujeira, detritos ou trava de rosca velha podem atuar como abrasivos, rompendo a camada de óxido e provocando escoriações. Limpe bem as roscas do parafuso e da porca antes da montagem.
- Permitir tempo de resfriamento: Para montagens de grande diâmetro ou alta pré-carga, deixe a junta esfriar entre os passes de aperto para evitar o acúmulo de calor.
- Considere materiais alternativos: Para aplicações onde o desgaste é um problema persistente, considere usar tipos de aço inoxidável com tendência reduzida ao desgaste (por exemplo, Nitronic 60 ou 316 com um revestimento especial).
5. Perspectiva de Fabricação e Qualidade
A consistência do formato da rosca e o acabamento superficial das porcas sextavadas de aço inoxidável são fatores críticos na prevenção de escoriações. Zhejiang Chance & Union Importação e Exportação Co., Ltd. (Chance & Union) é uma empresa familiar da SEA Monies Metal Co., Ltd., que herda 20 anos de experiência familiar e herança de qualidade na fabricação de metais. Contando com a forte capacidade de produção e vantagens da cadeia de suprimentos da Shengzhao Metal, nos especializamos em P&D, produção e vendas globais de produtos metálicos de alta qualidade. Aderindo à busca da família por precisão, atitude de trabalho rigorosa e compromisso de longo prazo, fornecemos produtos e serviços estáveis e confiáveis a clientes em todo o mundo.
Aproveitando a robusta capacidade de pesquisa e desenvolvimento e produção da fábrica, nos especializamos em rebites, cavilhas, porcas, arruelas, pinos, parafusos de alta resistência e diversas peças personalizadas não padronizadas. Nossa linha de produtos abrange materiais que incluem aço inoxidável, ligas de aço, ligas de alumínio, cobre e ligas especiais, utilizando processos como cabeçote a frio, forjamento a quente e usinagem CNC. Nossos produtos são exportados para mais de 25 países, atendendo a mais de 200 clientes.
A Chance & Union está comprometida em conectar perfeitamente o "Fabricado na China" com o mercado internacional, fornecendo aos clientes globais soluções de fixação completas, desde P&D até a produção em massa, por meio de tecnologia profissional e qualidade excepcional. Para porcas sextavadas de aço inoxidável, fornecemos um acabamento de rosca suave e podemos oferecer tratamentos de superfície complementares (como passivação ou revestimento) para reduzir a tendência de escoriações. Também incluímos orientações de instalação em cada remessa para ajudar a evitar escoriações no campo.
6. Perguntas frequentes (FAQ)
- Q1: Posso usar chaves de impacto em porcas de aço inoxidável A2-70 ou A4-80?
R: É fortemente desencorajado. Os impactos de alta velocidade e alto torque de uma chave de impacto geram um calor de fricção significativo, aumentando drasticamente o risco de escoriações. Para montagens críticas, somente ferramentas manuais ou furadeiras de baixa velocidade e velocidade variável devem ser usadas. Zhejiang Chance & Union Importação e Exportação Co., Ltd. (Chance & Union) recomenda o uso de uma chave dinamométrica com velocidade controlada para todas as instalações em aço inoxidável. - Q2: O acabamento da superfície da rosca afeta a tendência de escoriações?
R: Sim. Uma superfície de rosca mais lisa (por exemplo, roscas laminadas em vez de roscas cortadas) tem um coeficiente de atrito mais baixo e uma tendência reduzida para iniciar escoriações. As roscas laminadas também possuem um perfil de superfície mais consistente. Zhejiang Chance & Union Importação e Exportação Co., Ltd. (Chance & Union) utiliza processos de descabeçamento a frio e laminação de roscas para produzir porcas de aço inoxidável com acabamento superficial superior, reduzindo o risco de escoriações. - Q3: Qual é o melhor lubrificante para evitar escoriações em porcas de aço inoxidável?
R: Um composto antigripante à base de cobre ou níquel é altamente eficaz. Esses lubrificantes contêm partículas metálicas finas que atuam como uma barreira lubrificante sólida, evitando o contato metal com metal. Eles também são eficazes em altas temperaturas. Zhejiang Chance & Union Importação e Exportação Co., Ltd. (Chance & Union) pode fornecer orientação de montagem e, em alguns casos, fornecer porcas com revestimento lubrificante pré-aplicado.
