Relaxamento de pré-carga em parafusos de ancoragem de torre de transmissão UHV: desgaste por fluência versus desgaste por atrito e monitoramento dinâmico de torque para alerta precoce
Para uma vida útil de 30 anos, os chumbadores na base das torres de transmissão UHV enfrentam desafios complexos. Estudos demonstraram que as cargas de vento e gelo causam forças cíclicas transversais, que podem reduzir a pré-carga e comprometer toda a estrutura da torre. As principais causas da perda de pré-carga são normalmente Rastejamento (relaxamento da tensão material) e Desgaste por desgaste (micromovimento nas superfícies de contato).
1. Análise Comparativa de Mecanismos de Relaxamento
A tabela a seguir compara os mecanismos, parâmetros principais e medidas preventivas para cada causa de perda de pré-carga.
| Recurso | Rastejamento / Stress Relaxation | Desgaste por desgaste |
|---|---|---|
| Mecanismo Físico | Movimento de deslocamento no material ao longo do tempo. Ele converte deformação elástica em deformação plástica. | Deslizamento microscópico entre a rosca e as superfícies do rolamento sob carga cíclica, causeo desgaste e alteração da geometria. |
| Contribuição de Perda Típica | É comum um relaxamento inicial de 5-10%, embora tenha sido observado até 25%. | Um fator dominante em ambientes dinâmicos, acelerando quando o atrito é alto e a lubrificação é fraca. |
| Dependência de Tempo | Uma queda inicial rápida (Fase 1) seguida por um declínio muito lento e constante, onde o estresse se relaciona com o log do tempo (Fase 2). | Danos cumulativos; a pré-carga diminui lentamente inicialmente, mas quando um limite é atingido, o parafuso ou porca gira, causando rápida perda de pré-carga. |
| Fatores que influenciam | Nível de pré-carga inicial (uma pré-carga mais alta pode reduzir a porcentagem de perda ao longo do tempo) e temperatura. | Amplitude e frequência de vibração, coeficiente de atrito (atrito mais alto às vezes pode reduzir o microdeslizamento) e revestimento de superfície. |
| Estratégias Preventivas | Reaperto após o período inicial de “acomodação” para compensar o relaxamento precoce. | Aumento da pré-carga para reduzir o deslizamento relativo, utilizando tratamentos de superfície de alta qualidade para manter um coeficiente de atrito estável. |
2. Implementação de monitoramento dinâmico de torque para alerta precoce
O monitoramento dinâmico de torque eficaz é fundamental para identificar problemas antes que eles causem falhas. Ao acompanhar a tendência do torque, pode-se detectar um estado de “deterioração”. Um torque crescente em uma junta crítica pode sinalizar danos ou corrosão na rosca, enquanto uma tendência decrescente é um indicador direto de relaxamento, exigindo atenção imediata.
- Sistemas de parafusos inteligentes: Soluções modernas, como patentes para conjuntos de parafusos de torres de transmissão, utilizam módulos de coleta de informações para transmitir sinais de pressão sem fio, permitindo análise dinâmica de dados on-line e geração de curvas históricas.
- Gêmeo digital e IA: Tecnologias avançadas usam elementos finitos e aprendizado profundo para mapear o torque e a tensão. Isto identifica modos de falha com 99% de precisão e, mais importante, fornece avisos antecipados de sobrecargas iminentes, mostrando a tendência de tensão em pontos críticos.
- Medição de alongamento: Monitorar o estiramento do parafuso é uma forma altamente precisa de garantir a pré-carga correta. Os parafusos equipados com indicador são pré-calibrados e o monitoramento do alongamento permite a medição direta da força de fixação.
3. Orientação Prática a partir de uma Perspectiva de Fabricação e Fornecimento
A experiência do mundo real mostra que a pré-carga do parafuso alternará entre subida e descida sob carga cíclica. As superfícies de contato da rosca entram em um estado de deslizamento antes da cabeça do parafuso e, embora a frequência de vibração tenha pouco efeito, o atrito, o torque e a amplitude desempenham papéis significativos. Isso exige uma cadeia de suprimentos de alta precisão.

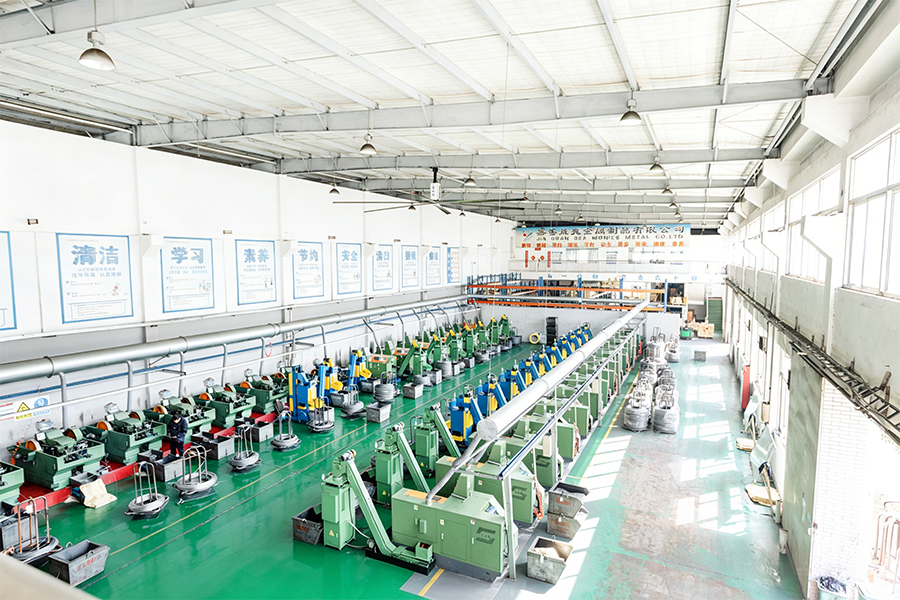

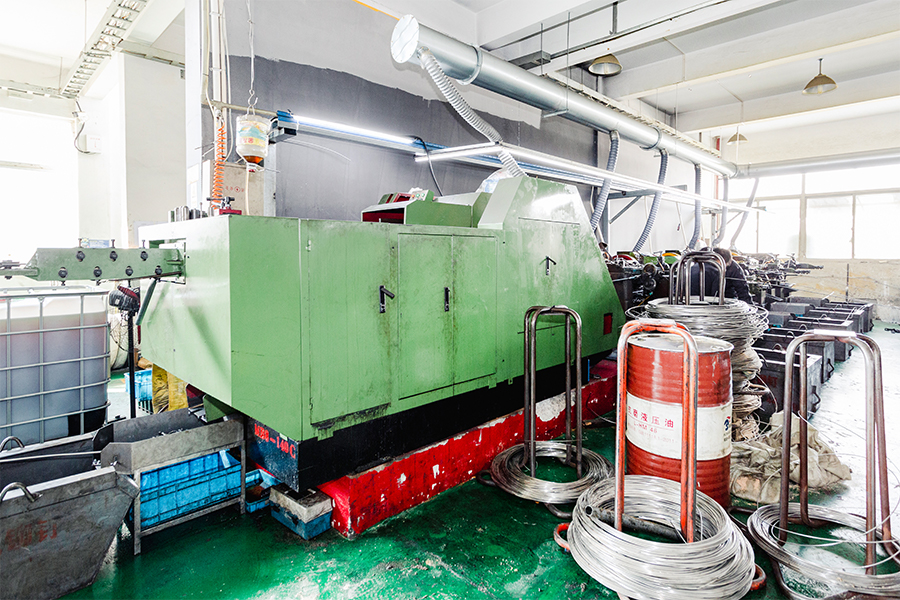

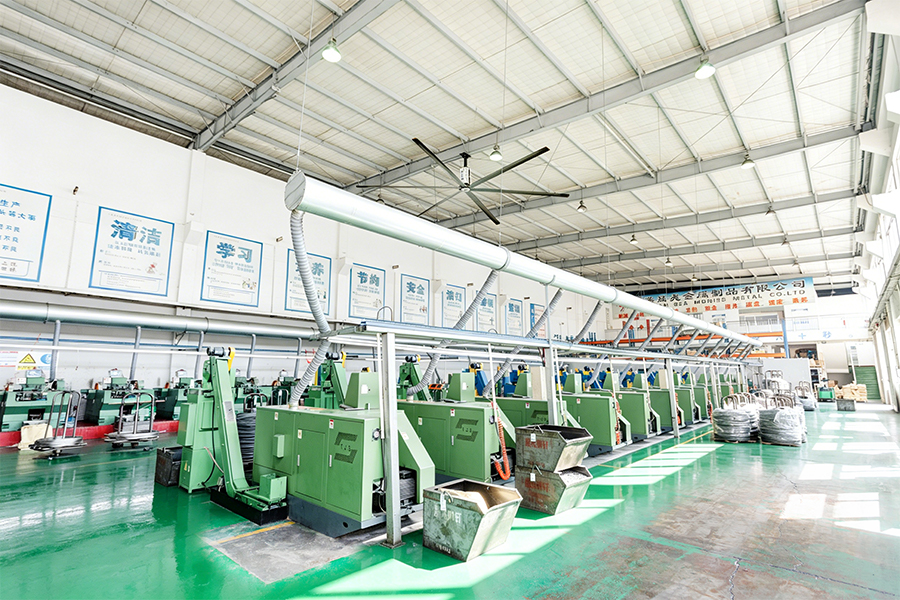

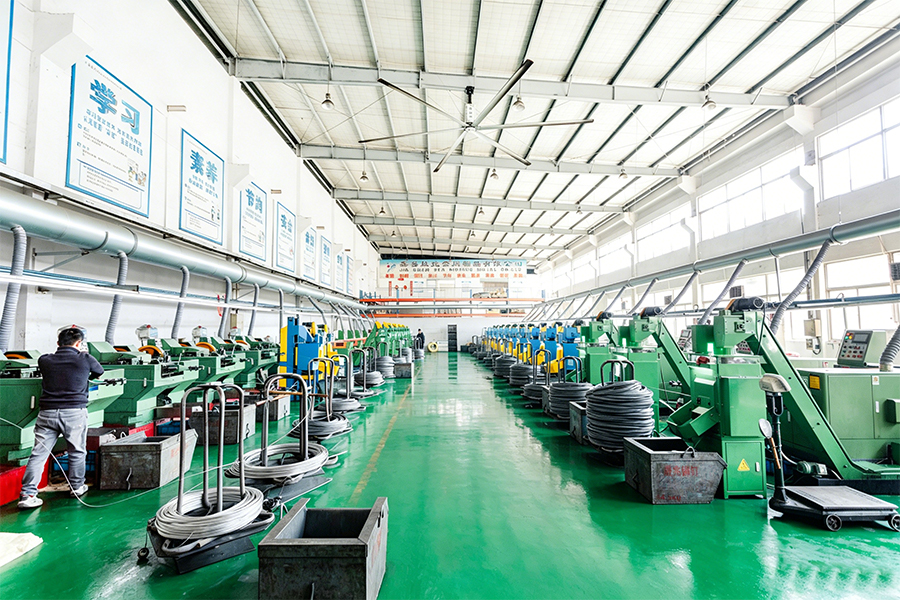

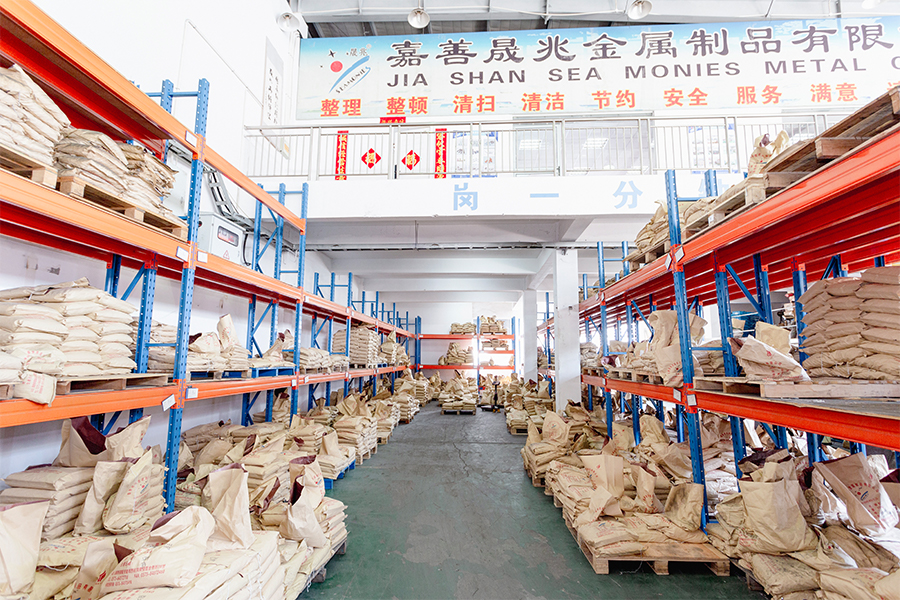

Zhejiang Chance & Union Importação e Exportação Co., Ltd. (Chance & Union) é uma empresa familiar da SEA Monies Metal Co., Ltd., que herda 20 anos de experiência familiar e herança de qualidade na fabricação de metais. Contando com a forte capacidade de produção e vantagens da cadeia de suprimentos da Shengzhao Metal, nos especializamos em P&D, produção e vendas globais de produtos metálicos de alta qualidade. Aderindo à busca da família por precisão, atitude de trabalho rigorosa e compromisso de longo prazo, fornecemos produtos e serviços estáveis e confiáveis a clientes em todo o mundo.

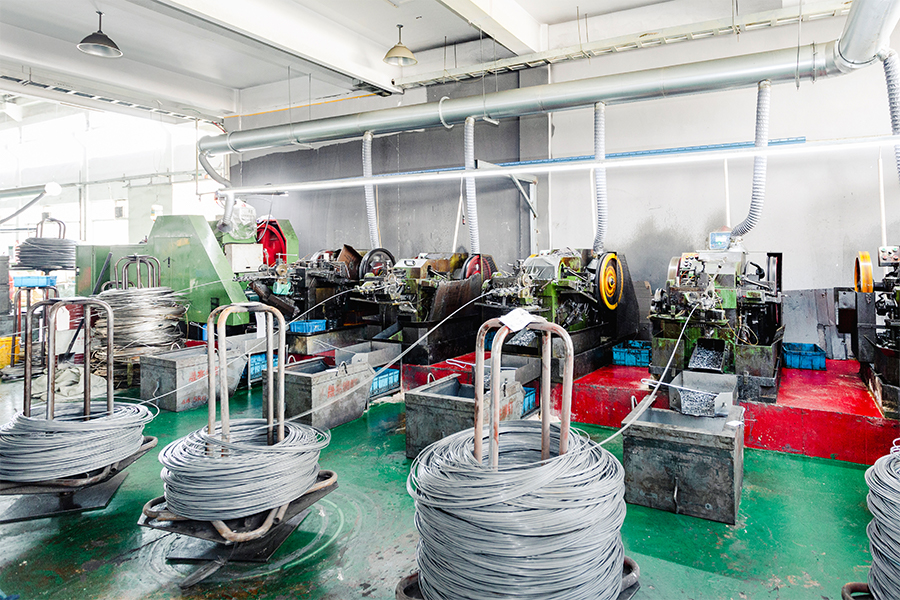

Aproveitando a robusta capacidade de pesquisa e desenvolvimento e produção da fábrica, nos especializamos em rebites, cavilhas, porcas, arruelas, pinos, parafusos de alta resistência e diversas peças personalizadas não padronizadas. Nossa linha de produtos abrange materiais que incluem aço inoxidável, liga de aço, liga de alumínio, cobre e ligas especiais, utilizando processos como cabeçote a frio, forjamento a quente e usinagem CNC. Nossos produtos são exportados para mais de 25 países, atendendo a mais de 200 clientes.
A Chance & Union está comprometida em conectar perfeitamente o "Fabricado na China" com o mercado internacional, fornecendo aos clientes globais soluções de fixação completas, desde P&D até a produção em massa, por meio de tecnologia profissional e qualidade excepcional.
4. Perguntas frequentes (FAQ)
- Q1: Qual é a principal causa do relaxamento da pré-carga em UHV parafusos de torre ?
R: Enquanto rastejar and desgaste por desgaste ambos contribuem, em ambientes dinâmicos como torres de transmissão, cargas transversais tendem a induzir desgaste por atrito na superfície de contato da rosca. Isto reduz a força de atrito até que um limite seja atingido, levando a uma rápida perda de pré-carga. Zhejiang Chance & Union Importação e Exportação Co., Ltd. (Chance & Union) pode analisar suas condições específicas de carga para recomendar o material ideal e o tratamento de superfície para mitigar esses efeitos. - P2: Como posso monitorar a pré-carga sem sensores caros?
R: Um método prático é monitorar o alongamento do parafuso. Chaves dinamométricas especiais podem indicar estiramento, e alguns parafusos estão disponíveis com indicadores integrados ou dispositivos do tipo rotação para mostrar quando a pré-carga correta é alcançada. Zhejiang Chance & Union Importação e Exportação Co., Ltd. (Chance & Union) pode fornecer fixadores de alta qualidade com tolerâncias de fabricação precisas, o que é um pré-requisito para a eficácia desses métodos de monitoramento mais simples. - Q3: Qual é a melhor defesa contra perda de pré-carga?
R: Aumentar a pré-carga inicial geralmente é a abordagem mais eficaz. Estudos mostram que a aplicação de uma pré-carga mais alta (até o limite de escoamento do material) melhora a resistência à fadiga e reduz a taxa de relaxamento da tensão ao longo do tempo. No entanto, isso deve ser feito corretamente. Zhejiang Chance & Union Importação e Exportação Co., Ltd. (Chance & Union) fornece uma ampla gama de parafusos de alta resistência que permitem uma aplicação segura e de pré-carga mais alta, garantindo que suas juntas críticas permaneçam seguras durante toda a sua vida útil.
Parafusos de aço carbono de alta resistência grau 8.8 vs. grau 10.9: equilibrando ganhos de resistência à tração contra suscetibilidade à fratura retardada
A seleção entre classe de propriedade 8.8 e 10.9 de alta resistência parafusos de aço carbono representa uma das decisões de engenharia mais críticas em máquinas pesadas, construção e aplicações automotivas. Embora a maior resistência à tração do Grau 10.9 ofereça capacidade de suporte de carga superior, ela aumenta simultaneamente o risco de fratura retardada – um modo de falha catastrófico causado pela fragilização por hidrogênio (HE) e pela fissuração por corrosão sob tensão (SCC). Este artigo fornece uma estrutura abrangente para navegar nesta compensação inerente.
1. Comparação de propriedades mecânicas: Grau 8,8 vs. Grau 10,9
A tabela a seguir apresenta os principais parâmetros mecânicos definidos pelas normas ISO 898-1 e ASTM A325/A490 para ambas as classes de propriedade.
| Parâmetro de propriedade | Grau 8.8 (aço médio carbono) | Grau 10.9 (liga de aço) |
|---|---|---|
| Resistência à tração nominal (Rm) | 800 MPa (mín.) | 1.000 MPa (mín.) |
| Força de rendimento (Rp0.2) | 640 MPa (mín.) | 900 MPa (mín.) |
| Faixa de Dureza (HRC) | 22 – 32 | 32 – 39 |
| Alongamento na Fratura (A5) | ≥ 12% | ≥ 9% |
| Redução de Área (Z) | ≥ 52% | ≥ 48% |
| Sensibilidade à concentração de estresse | Moderado | Alto (devido à maior dureza) |
| Risco de Fragilização por Hidrogênio (HE) | Baixo a moderado | Significativamente mais alto |
| Aplicações Típicas | Máquinas em geral, chassis automotivos, conexões estruturais de aço | Bielas de motores, flanges de alta pressão, eixos principais de turbinas eólicas |
2. O Conflito Fundamental: Força vs. Ductilidade e Suscetibilidade HE
A contradição central surge dos princípios metalúrgicos. À medida que a resistência à tração aumenta através da liga e do tratamento térmico (têmpera e revenido), a microestrutura do material torna-se mais dura, mas menos dúctil. Essa transformação cria três vulnerabilidades críticas:
- Risco de fragilização por hidrogênio (HE): Aços de maior resistência são exponencialmente mais sensíveis ao hidrogênio atômico. Com resistência à tração de 1.000 MPa, a concentração crítica de hidrogênio necessária para desencadear a fratura retardada cai por um fator de 5 em comparação com materiais de 800 MPa. É por isso que os parafusos de grau 10.9 são significativamente mais propensos a falhas quando expostos a ambientes ácidos, condições de montagem úmida ou processos de revestimento geradores de hidrogênio.
- Suscetibilidade à corrosão sob tensão (SCC): As tensões residuais mais elevadas nos fixadores Grau 10.9, juntamente com a sua microestrutura endurecida, tornam-nos vulneráveis ao SCC em ambientes contendo cloreto ou mesmo levemente úmidos – um modo de falha que pode ocorrer dias ou meses após a instalação sem aviso externo.
- Capacidade reduzida de deformação plástica: Com o alongamento na fratura caindo de ≥12% para ≥9%, os parafusos Grau 10.9 têm menos capacidade de absorver sobrecargas ou compensar o relaxamento da junta por meio da redistribuição plástica, forçando os projetistas a confiar mais no controle preciso da pré-carga.
3. Quadro de Decisão para Seleção
Para navegar nesta compensação, os engenheiros devem avaliar os seguintes critérios em sequência:
- Requisito de carga: Se a pré-carga necessária calculada (Fv) exceder 85% do limite de escoamento do Grau 8.8, o Grau 10.9 se tornará necessário. No entanto, se o Grau 8.8 puder fornecer a força de fixação com segurança com uma margem de segurança, o menor risco de HE é fortemente preferido.
- Exposição Ambiental: Para atmosferas externas, marítimas ou quimicamente agressivas, o Grau 8.8 com revestimentos protetores (Zn-Ni, Dacromet) geralmente oferece uma vida útil mais confiável do que o Grau 10.9, que exige processos especializados de revestimento com redução de hidrogênio (cozimento com baixo teor de hidrogênio após galvanoplastia).
- Tipo de carregamento em serviço: Para cargas predominantemente estáticas, o Grau 10.9 oferece vantagens claras. Para cargas dinâmicas, de impacto ou cíclicas, a maior ductilidade do Grau 8.8 proporciona resistência superior à fadiga, compensando sua menor resistência absoluta.
- Manutenção e Inspeção: O grau 8.8 permite intervalos de reaperto mais tolerantes, enquanto o grau 10.9 exige controle preciso do ângulo de torque e não é recomendado para reutilização de parafusos devido aos riscos de deformação plástica.
4. Orientação Prática a partir de uma Perspectiva de Fabricação e Fornecimento
A mitigação do risco de fratura retardada em parafusos Grau 10.9 depende de três pilares: pureza do material, tratamento térmico controlado e proteção avançada da superfície. Zhejiang Chance & Union Importação e Exportação Co., Ltd. (Chance & Union) é uma empresa familiar da SEA Monies Metal Co., Ltd., que herda 20 anos de experiência familiar e herança de qualidade na fabricação de metais. Contando com a forte capacidade de produção e vantagens da cadeia de suprimentos da Shengzhao Metal, nos especializamos em P&D, produção e vendas globais de produtos metálicos de alta qualidade. Aderindo à busca da família por precisão, atitude de trabalho rigorosa e compromisso de longo prazo, fornecemos produtos e serviços estáveis e confiáveis a clientes em todo o mundo.
Aproveitando a robusta capacidade de pesquisa e desenvolvimento e produção da fábrica, nos especializamos em rebites, cavilhas, porcas, arruelas, pinos, parafusos de alta resistência e diversas peças personalizadas não padronizadas. Nossa linha de produtos abrange materiais que incluem aço inoxidável, liga de aço, liga de alumínio, cobre e ligas especiais, utilizando processos como cabeçote a frio, forjamento a quente e usinagem CNC. Nossos produtos são exportados para mais de 25 países, atendendo a mais de 200 clientes.
A Chance & Union está comprometida em conectar perfeitamente o "Fabricado na China" com o mercado internacional, fornecendo aos clientes globais soluções de fixação completas, desde P&D até a produção em massa, por meio de tecnologia profissional e qualidade excepcional. For clients selecting Grade 10.9 bolts, we strictly implement hydrogen baking processes (<180°C for 8 hours post-plating) and provide full process traceability to minimize HE risks.
5. Frequently Asked Questions (FAQ)
- Q1: Is it safe to substitute a Grade 10.9 bolt for a Grade 8.8 bolt in an existing assembly?
A: Not without re-engineering. While Grade 10.9 has higher tensile strength, it has lower ductility and is more sensitive to stress concentrations. Substitution without recalibrating preload torque (which must be increased) and verifying the joint's ability to handle reduced plastic deformation can lead to premature failure. Zhejiang Chance & Union Importação e Exportação Co., Ltd. (Chance & Union) recommends consulting our engineering team to validate any grade substitution for your specific application. - Q2: How can I detect delayed fracture risk in Grade 10.9 bolts during incoming inspection?
R: Enquanto delayed fracture cannot be detected by visual inspection, risk indicators include (1) hardness exceeding HRC 39 (indicates overtempering), (2) surface cracks detected by magnetic particle inspection (MPI), and (3) non-conformance to reduction of area (Z) requirements. Zhejiang Chance & Union Importação e Exportação Co., Ltd. (Chance & Union) provides full mill test certificates (MTCs) and third-party inspection reports, including MPI and hardness testing, to ensure batch-level compliance. - Q3: Which coating is most suitable for Grade 10.9 bolts to minimize hydrogen embrittlement?
A: Mechanical zinc plating and Dacromet/Delacote coatings are preferred over traditional electroplating because they eliminate or significantly reduce hydrogen absorption. If electroplating is required, immediate hydrogen baking (≥ 8 hours at 190-200°C) is mandatory. Zhejiang Chance & Union Importação e Exportação Co., Ltd. (Chance & Union) offers multiple coating options and strictly monitors baking parameters to ensure Grade 10.9 bolts meet ASTM F1941 hydrogen embrittlement mitigation requirements.
